¶ Система LPA-LX
¶ О системе
Серия LPA-LX — комбинированные системы оповещения и трансляции, объединяющие в одном корпусе несколько устройств:
- трансляционный усилитель на 5 линий трансляции;
- микшер-предусилитель;
- блок контроля линий на 5 линий трансляции;
- блок цифровых сообщений;
- автоматическое зарядное устройство;
- MP3-проигрыватель;
- FM-тюнер.
К усилителю может быть подключено до 5 микрофонных консолей LPA-M1, причем первая в цепи консоль будет иметь приоритет над остальными. Консоли LPA-M1 предназначены для передачи речевых сообщения в выбранные зоны (до 5) и могут находиться на удалении до 1 км от центрального блока.
Взоможно построение систем на следующих сериях оборудования:
- LPA-LX240 – СОУЭ 3 типа со встроенным усилителем на 240 Вт
- LPA-LX480 – СОУЭ 3 типа со встроенным усилителем на 480 Вт
- LPA-LX650 – СОУЭ 3 типа со встроенным усилителем на 650 Вт
¶ Учебные ролики
LPA-LX 240 технический обзор моноблочной системы
LPA-LX мощность линий трансляции
LPA-LX и Mini-300 Контроль цепей запуска
LPA-LX ошибки монтажа линий трансляции
LPA-LX перезапись сообщения
LPA-LX обзор реализуемой СОУЭ
Общий список видеоконтента LPA
¶ Информационные материалы
Схема линий трансляции для систем с контролем по импедансу
LPA-LX чертёж
LPA-LX240 инструкция по эксплуатации
LPA-LX480 инструкция по эксплуатации
LPA-LX650 инструкция по эксплуатации
LPA-M1 Инструкция по эксплуатации
Таблица токопотребления оборудования LPA
¶ Вопросы и ответы
Ответы на вопросы разделены на вкладки для вашего удобства.
Вопрос: Какое назначение микрофонного входа на передней панели
Ответ: Передний микрофонный вход предназначен для записи произвольных аудиосообщений на USB/TF носитель. Для записи необходимо подключить микрофон, перейти в режим воспроизведения и нажать левую нижнюю кнопку на блоке управления MP3 проигрывателем, запись начнется автоматически. Запись производится, когда индикатор ЛИНИЯ/МИКРОФОН зеленого цвета. Для окончания записи необходимо повторно зажать (длительно) нижнюю левую кнопку.
Вопрос: Какие АКБ требуются для резервирования питания LPA-LX-650? И как и подключить?
Ответ: АКБ 40-60 А/ч - 2шт. подключенных последовательно в клеммы(АКБ) на задней панели.
Вопрос: Можно ли объединить несколько усилителей LPA-LX? Или установить 1 микрофонную консоль на 2 усилителя?
Ответ: Нет, объединить усилители LPA-LX нельзя. Объединить усилители с помощью микрофонной консоли, так же невозможно. К 1 усилителю LPA-LX можно подключить до 5 микрофонных консолей LPA-M1
Вопрос: Как осуществляется контроль линии в системе LPA-LX?
Ответ: Контроль линии оповещения в системе LPA-LX происходит с помощью измерения значения импеданса. После подключения линий трансляции с громкоговорителями требуется записать эталонное значение линий в блок контроля. Для этого необходимо нажать и удерживать кнопку "Зона 4", запись подтверждается серией из 3 вспышек индикатора "Зона 4".
Вопрос: Как расставлены приоритеты аудиосигналов?
Ответ: В устройстве предусмотрено распределение приоритетов аудиосигналов.
Приоритеты в порядке убывания заданы следующим образом:
-Аварийное сообщение EM (высший приоритет),
-Источник линейного аудиосигнала ГО и ЧС (при управляющем сигнале «сухие» контакты),
-Удаленная микрофонная консоль,
-Микрофонный вход MIC,
-Линейный вход LINE IN для музыки (низший приоритет).
Вопрос: В каком формате записываются сообщения?
Ответ: Устройство может поддерживать запись аварийных сообщений в формате WAV, WMA, MP3 на
SD-карту с максимальной емкостью 32 Гбайт. Для записи можно использовать
компьютер, при этом названия звуковых файлов должны соответствовать шаблону
T001XXX.mp3 (XXX-это номер файла, к примеру А02). При замыкании контакта 24 воспроизводится сообщение T001XXX.mp3.
Вопрос: Какая минимальная мощность на линии диагностируется блоком контроля LPA-LX?
Ответ: Минимальная мощность диагностируемая блоком контроля составлем 10 Вт.
Вопрос: При каких условиях появляется ошибка контроля линии в LPA-LX?
Ответ: Если разница между записанным значением импеданса и действующим значением в линии составляет 15%, или в линии присутствует короткое замыкание.
Вопрос: Нужно ли шунтировать неиспользуемые линии оповещения резисторами?
Ответ: На клеммы незадействованных линий оповещения необходимо установить нагрузочные резисторы номиналом 1 кОм мощностью 3-5Вт. Не осуществляйте трансляцию в незадействованные линии оповещения.
Вопрос: Как контролируется последний громкоговоритель в линии трансляции LPA-LX?
Ответ:
Для контроля последнего громкоговорителя собирается схема с оконечной сборкой RC
Вопрос: Сколько зон пожарного оповещения можно реализовать на одном блоке LPA-LX?
Ответ: Система LPA-LX имеет один триггерный вход для активации тревожного сообщения, следовательно, возможно реализовать только одну зону пожарного оповещения. В этом случае при замыкании триггерного входа, оповещение будет одновременно запускаться во всех 5-ти линиях. Если реализуется функционал фоновой музыкальной трансляции или передачи речевых сообщений с микрофонной консоли, то можно активировать, вручную, выборочно, до 5 зон или все сразу.
Вопрос: Какой коэффициент нелинейных искажений для усилителей LPA-LX?
Ответ: Коэффициент нелинейных искажений равен 0.1%.
Вопрос: Какие сигналы ретранслирует линейный выход LPA-LX?
Ответ: Сигналы МР3 проигрывателя и трансляцию с микрофонной консоли.
Вопрос: Есть ли в системе LPA-LX предзаписанное сообщение о пожаре? Если есть, то сколько?
Ответ: Система LPA-LX имеет одно предзаписанное сообщение о пожаре.
Вопрос: С какими громкоговорителями работает система LPA-LX?
Ответ: С любыми 100 В громкоговорителями.
Вопрос: С какой периодичностью происходит проверка линий оповещения в LPA-LX?
Ответ: Блок контроля может работать в следующих режимах:
режим 1 – проверка линий каждые 100 секунд,
режим 2 – проверка линий каждые 15 минут,
режим 3 – проверка линий каждые 12 часов.
Вопрос: Как интегрируется система ГО и ЧС?
Ответ: От системы ГО и ЧС должны приходить сигнал управления и аудиосигнал.
Сигнал управления замыкает триггерный контакт на блок и происходит активациция линейного аудиовхода.
Вопрос: При каких условиях активируется режим резервирования устройства?
Ответ: При пропадании питающего напряжения 220 В устройство переходит в режим питания 24 В от АКБ до возобновления подачи 220 В или до снижения напряжения на АКБ до 20В.
Вопрос: Как запустить аварийное сообщение?
Ответ: Запуск блока аварийных сообщений осуществляется с помощью контакта "ЗАПУСК" на нижней панели. Контакт "ЗАПУСК" осуществляет включение голосового сообщения T001-XXX на время его замыкания с "ОБЩ" контактом.
Вопрос: Как отключить контроль линий оповещения?
Ответ: Контроль линий связи с оповещателями в устройстве не отключаемый.
Вопрос: Какое токопотребление у LPA-LX240?
Ответ: Максимальное токопотребление в дежурном режиме - 1.14 А
Максимальное токопотребление в режиме СОУЭ - 5.42 А
Так же, вы можете ознакомиться с данной информацией по ссылке
Вопрос: Имеет ли блок LPA-LX фантомное питание для подключения микрофона?
Ответ: Нет, вам необходимо предусмотреть микрофон с дополнительным питанием. Можно рассмотреть LPA-MIC1, для его работы с блоком необходимо будет установить 2 батареи типа ААА.
Вопрос: Для чего необходимы конткты "Реле" на задней стороне блока LPA-LX?
Ответ: Данные контакты служат для передачи во внешную систему "Сухого контакта" о состоянии линии трансляции. При возникновении неисправности в линии трансляции данное реле замыкается.
Вопрос: Цоколевка кабеля связи между блоком и микрофонной консолью
Ответ:
1.RS485B
2.RS485A
3-4:NC
5.GND
6.+24V
7.AUDIO+
8.AUDIO-
Вопрос: На каком максимальном расстоянии работает консоль LPA-M1?
Ответ: Не более 1000 метров. До 150 метров работает без внешнего блока питания 24В.
Вопрос: Имеет ли микрофонная консоль LPA-M1 приоритет, когда блок находится в тревожном режиме (при трансляции тревожного сообщения)?
Ответ: Нет. Микрофонная консоль LPA-M1 не является аварийной и не имеет приоритета во время трансляции тревожного сообщения. Микрофонная консоль предназначена исключительно для осуществления речевого оповещения.
Вопрос: Схема подключения микрофонной консоли LPA-M1 к блоку LPA-LX
Ответ:
Вопрос: При подключении нескольких консолей LPA-M1 к блоку LPA-LX, как расставлен приоритет на консолях?
Ответ: Если в системе несколько микрофонных консолей, то между ними действует приоритетный
режим – консоль с ID 1 имеет максимальный приоритет, остальные консоли имеют равные
приоритеты.
Вопрос: Какой кабель используется для подключения микрофонной консоли LPA-M1 к к блоку LPA-LX?
Ответ: Для связи блока LPA-LX с микрофонной консолью используется кабель UTP cat.5e 4х2х0,51.
Так как в цоколевке используются все жилы полноценной витой пары.
Вопрос: Как начать передавать сообщение с микрофонной консоли LPA-M1 в определённую линию трансляции?
Ответ: Для начала передачи сообщения в зону или зоны нужно выбрать их, нажав соответствующие кнопки и затем нажать кнопку активации консоли. Когда кольцо подсветки микрофона светиться можно говорить.
Для отключения передачи необходимо нажать кнопку активации консоли еще раз.
Вопрос: Транслируется ли тоновый сигнал, перед передачей сообщения?
Ответ: Перед передачей звукового сообщения может быть включен тоновый сигнал привлечения
внимания. Тоновый сигнал включается кнопкой "Гонг" на лицевой панели микрофонной консоли.
Вопрос: Как запрограммировать микрофонную консоль LPA-M1 в системе LPA-LX?
Ответ: На микрофонной консоли LPA-M1 нажмите и удерживайте кнопку зоны равной номеру программируемого ID, включите питание консоли, соответствующий индикатор начнет мигать, когда индикатор погаснет – консоль запрограммирована.

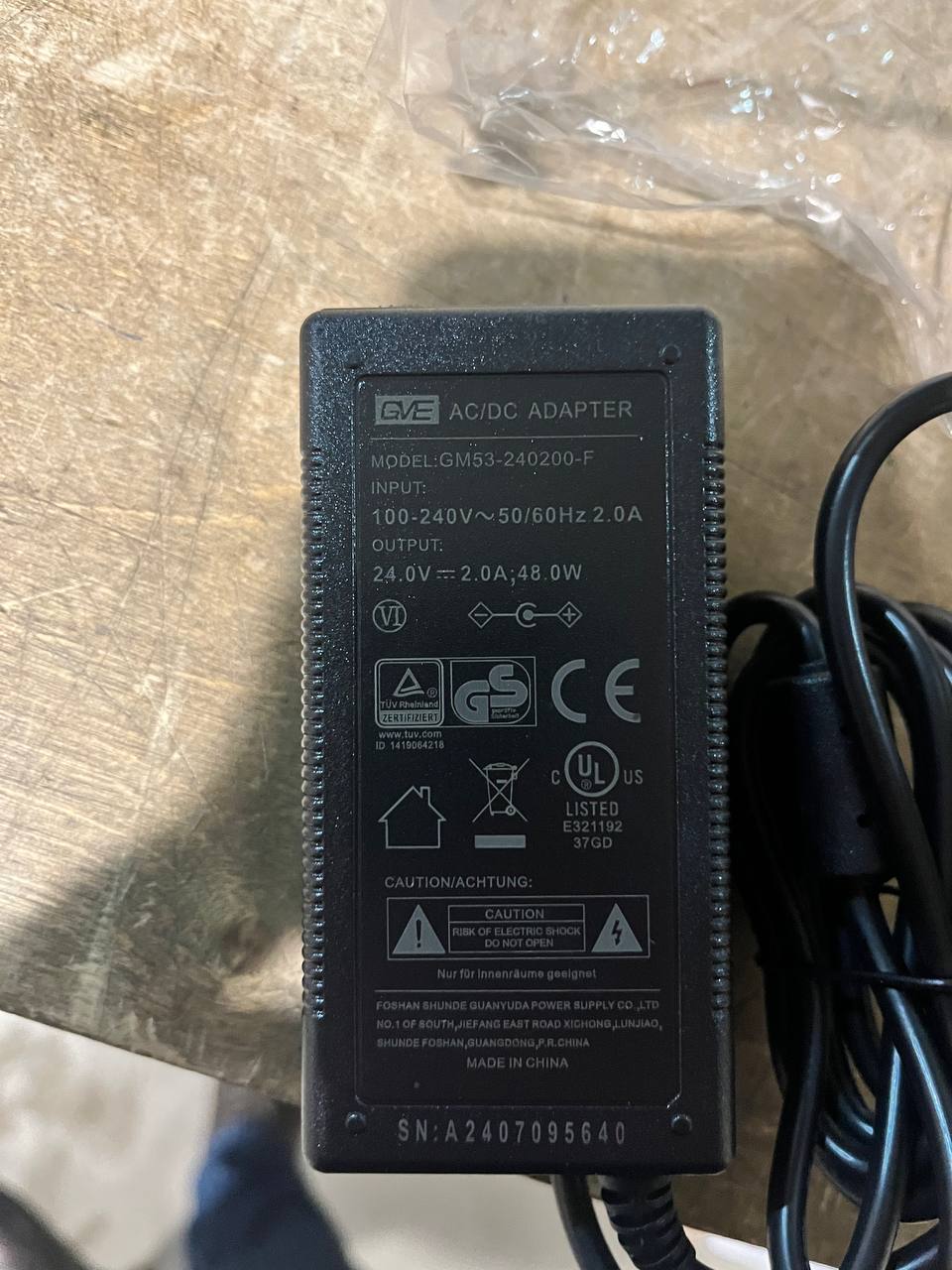

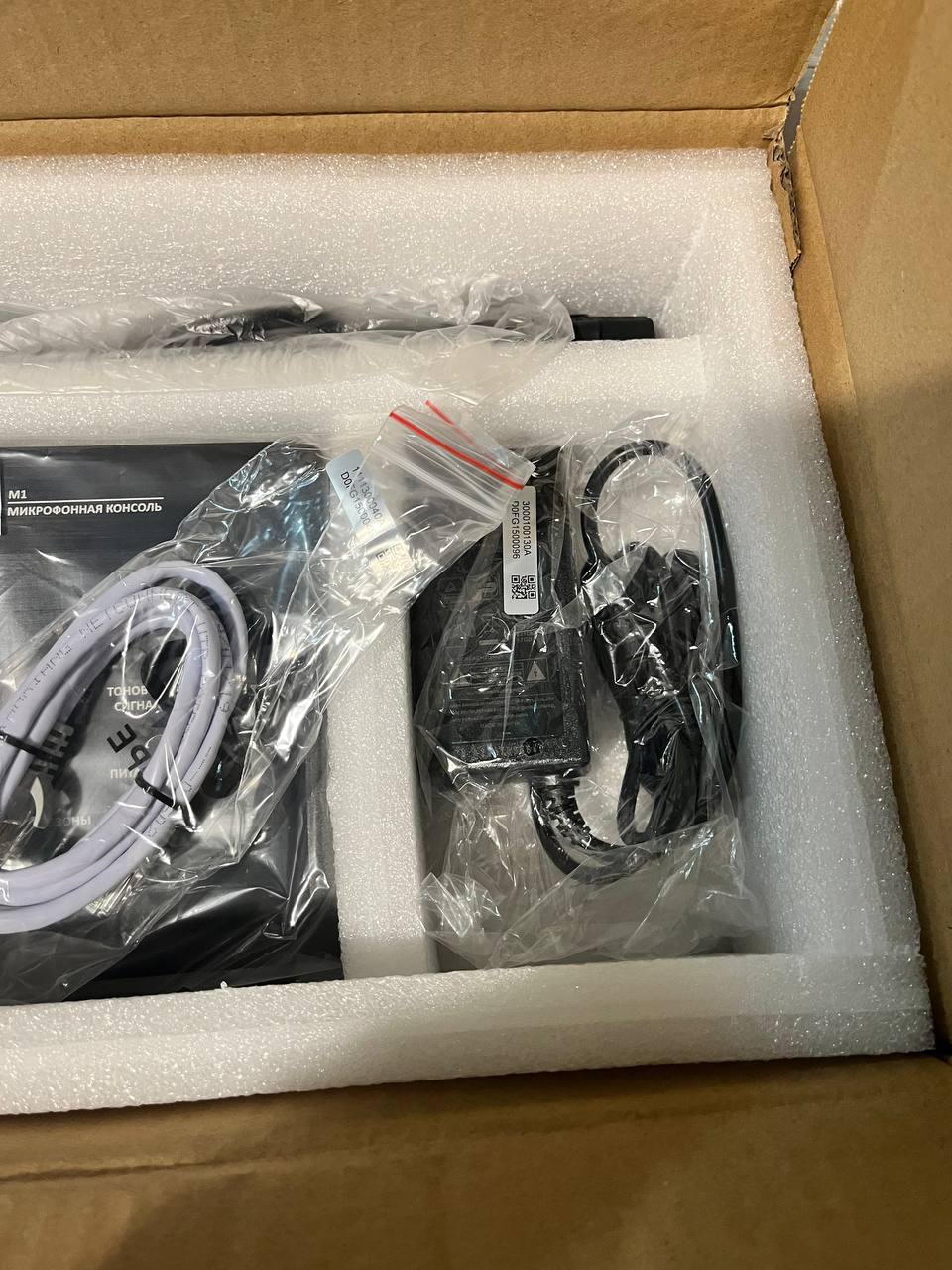

Вопрос: Идёт ли в комплекте блок питания?
Ответ: Да, блок питания поставляется в комплекте с микрофонной консолью.
Вопрос: Можно ли выбрать тональность сигнала «Гонг» на микрофонной консоли LPA-M1?
Ответ: Да, на задней стороне микрофонной консоли расположен переключатель. Вы можете выбрать одну из двух тональностей (2 тона или 4 тона)
